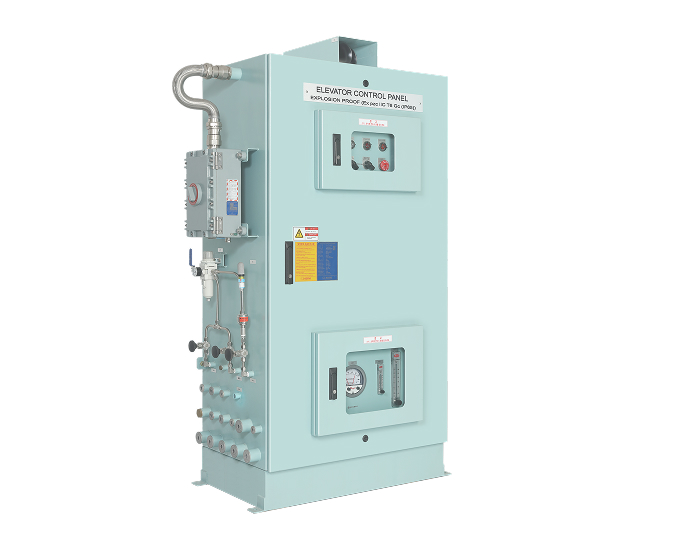

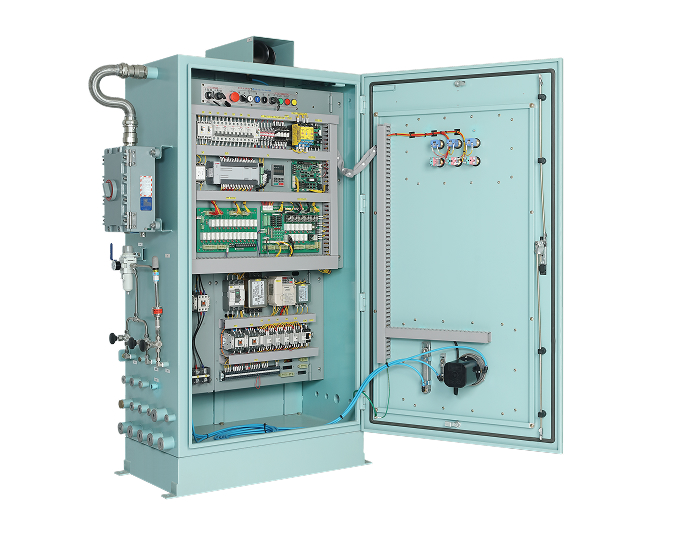

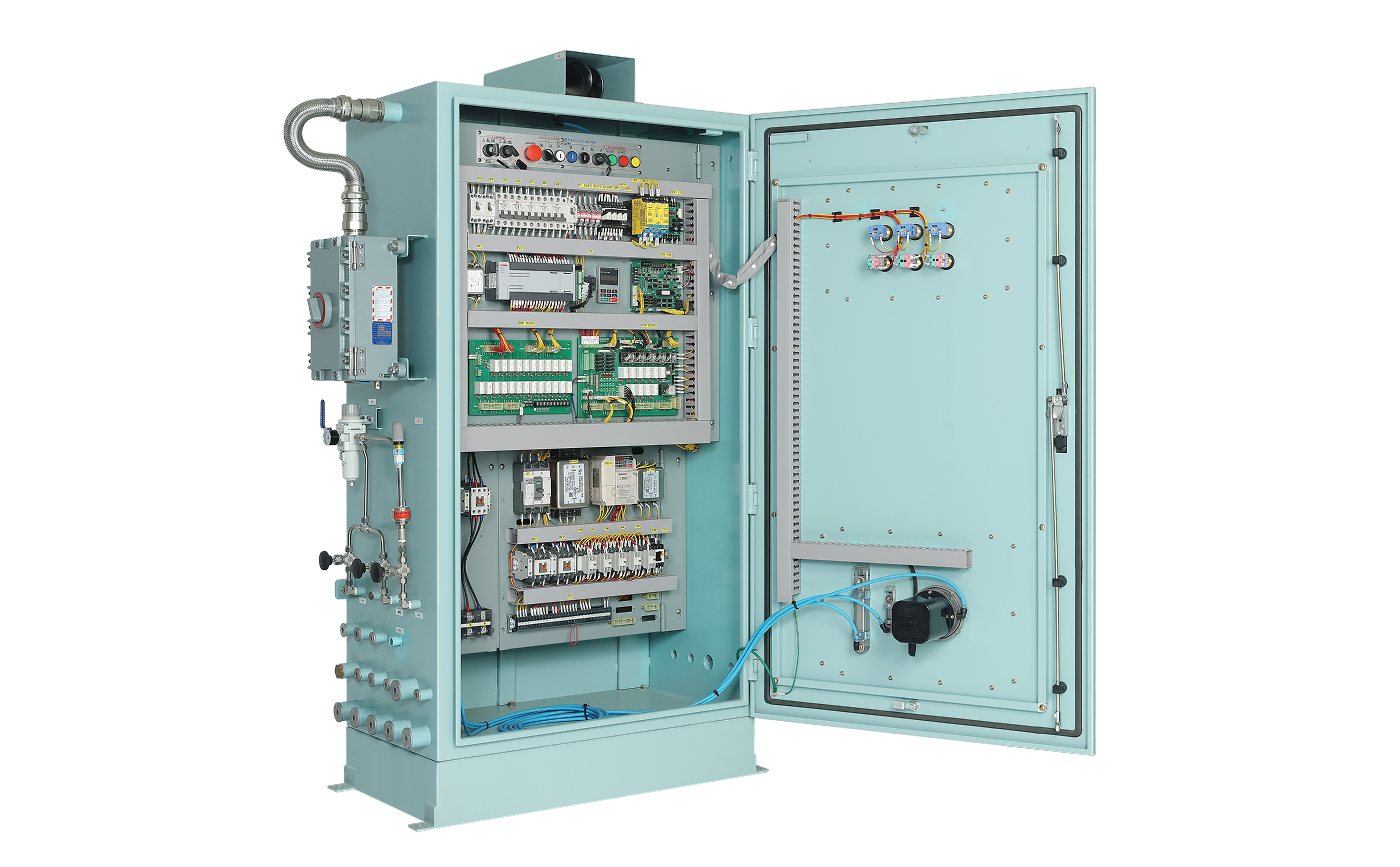

석유화학 플랜트, 가스 저장소, 분진 발생 공장 등에서는 폭발 위험이 높은 환경에서 안전하게 운행 가능한 특수 승강기가 필요하다.
당사는 1945년 설립이레 산업현장의 요구에 부응하기 위해 지속적인 연구개발과 축척된 기술력을 바탕으로 국내 최초로 방폭 KC 안전인증을 획득한 압력방폭 제어반을 개발하여 공급하고 있다.
제어반 내부에 비폭발성 기체 즉 "청정공기 또는 질소(N₂)"를 주입하여 외부의 가연성 가스, 증기, 분진 등이 침투하지 못하도록 차단하는 시스템을 말하며,
제어반 내부압력을 외부압력보다 50 pa (0.05 kg/㎠) 정도 높게 유지되도록 설계되며, 주로 대형 제어반이나 계장 장비에 사용된다.
가스 압력방폭 안전인증 취득
분진 압력방폭 국내 최초 안전인증 취득
도어 오동작에 대한 이중 감시
출입문 물체감시 센서 고장처리 이중화
도어 열림시간, 닫힘시간 등 간편 설정
CRT 감시반 RS-485 통신 연동 제어
PLC와 Master Board의 RS-232 통신
Master Board와 카 및 승강장 CAN 통신
가스안전공사 제어반 외함 안전인증
승강기안전공단 제어반 부품안전인증
승강기안전공단 UCMP 부품안전인증
전자파적합성( EMC) 인증
| 기본 모델 | HKE-MR-7.5-55-PRU |
|---|---|
| 방폭형 모델 | HKE-MR-EX-7.5-55-PRU |
| 정격전압 | 380 Vac ~ 480 Vac |
| 정격전류 | 24 A ~ 150 A |
| 모터용량 | 5.5 Kw ~ 55 Kw |
| 인버터 제조사 | YASKAWA |
| 제어반 인증서 | AAA10-H011-20001B |
|---|---|
| 전자파적합성 | R-R-Hex-HKE-MR-55 |
| UCMP(제어회로) | AAA01-H011-20002 |
| KCs 인증기관 | 한국승강기안전공단 |
| 형식 · 모델 | SJ-EXP-2005W |
|---|---|
| 사용전압 | Max. 480VAC, 50/60 Hz |
| 보호가스 공급압력 | 0.4 Mpa ~ 0.6 Mpa |
| 최소 양압 | 5 mmH₂O(50 Pa) |
| 최대 양압 | 100 mmH₂O(1 kPa) |
| 최소 퍼지시간 | 15 min |
| 최소 퍼지유량 | 250 L/min |
| 최소 누출량 | 150 L/min |
| 보호가스 | 공기, 질소(N₂) |
| 폭발 위험장소 | Zone 2, Zone 22 |
| 기본 모델 | HKE-MR-7.5-55-PRU |
|---|---|
| 방폭형 모델 | HKE-MR-EX-7.5-55-PRU |
| 정격전압 | 380 Vac ~ 480 Vac |
| 정격전류 | 24 A ~ 150 A |
| 모터용량 | 5.5 Kw ~ 55 Kw |
| 인버터 제조사 | YASKAWA |
| 가스지역 | 방폭 등급 | Ex pzc ⅡC T6 Gc (IP65) |
|---|---|---|
| 인증 번호 | 22-GA2BO-0254X | |
| 분진지역 | 방폭 등급 | Ex pD ⅢC T85℃ Dc (IP65) |
| 인증 번호 | 21-GA2BO-0019X | |
| KCs 인증기관 | 한국가스안전공사 | |

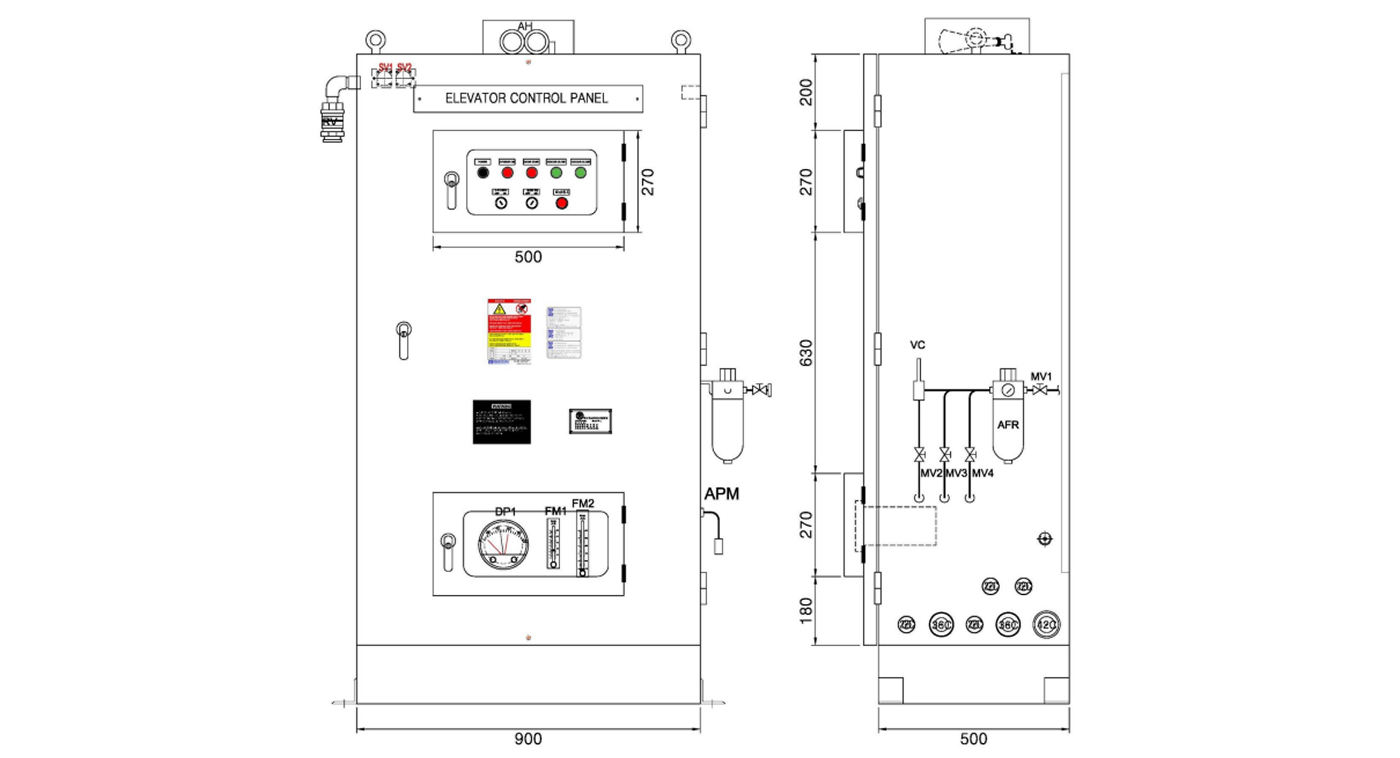

| 크기 | AAA10-H011-20001B |
|---|---|
| 재질 | R-R-Hex-HKE-MR-55 |
| 두께 | AAA01-H011-20002 |
| 공급압력 | 한국승강기안전공단 |
| 색상 | MUNSELL NO 7.5BG 6/1.5 |

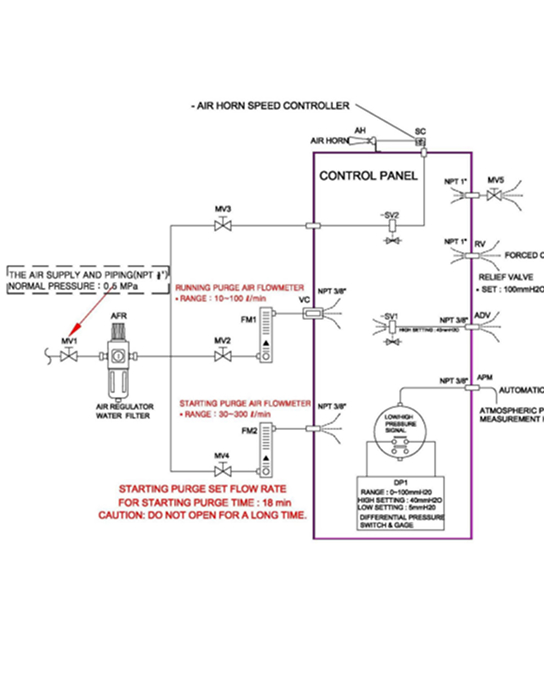

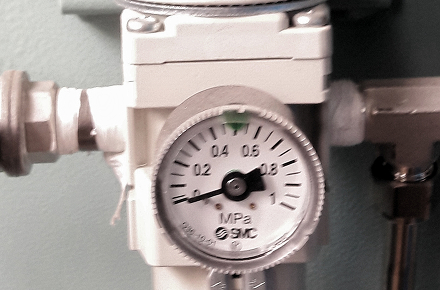

제어반 내부에 공급되는 청정공기 또는 질소(N₂) 압력을 break 일정 압력으로 유지하여 정압 상태를 확보

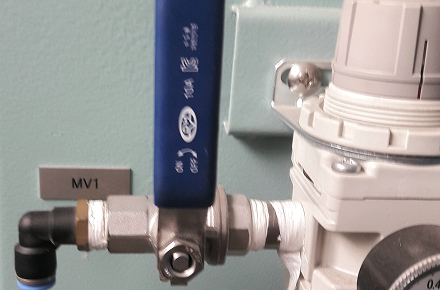

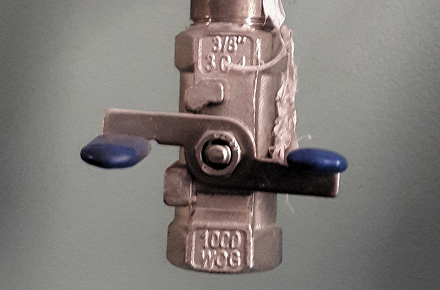

청정공기 또는 질소(N₂)를 제어반 내부로 공급하는 주 제어 밸브
제어반 내부 압력이 허용치 이하로 떨어지면 경고
*당사기준: 5 mmH₂O(50 Pa)
제어반을 가동하기 전, 또는 비정상 상태 후 수동으로
가연성 가스를 제거하기 위해 시행하는 절차

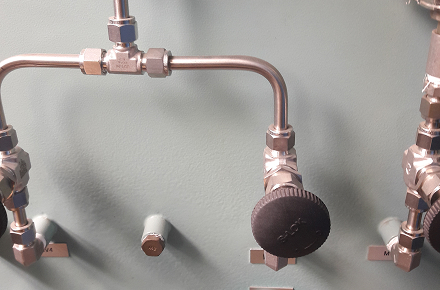

강제 퍼지로 압축 공기를 유입시키는 과정에서 제어반 내부의 공기를
외부로 배출시켜 가연성 가스 또는 불순물을 제거하는 기능

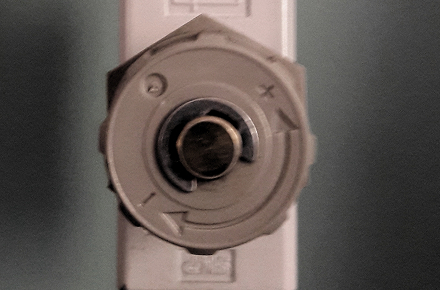

제어반 내부 압력이 설정 값 이상일 경우 자동 배출
*당사기준: 60 mmH₂O

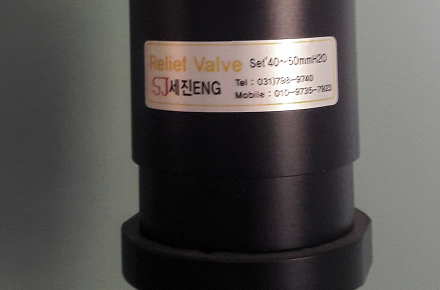

설정압력 이상이 되면 자동 배출.
*당사기준: 100 mmH₂O

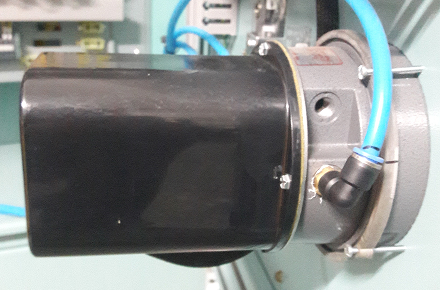

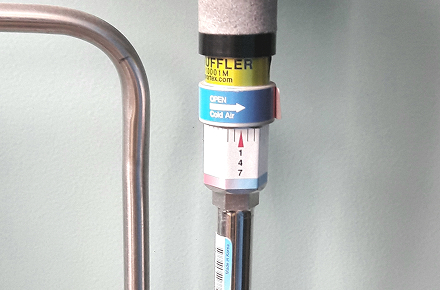

차가운 공기(Cold Air)와 뜨거운 공기(Hot Air)로 분리하여, 냉각된 공기만 제어반 내부로 유입시켜 내부 온도 상승을 억제하고, 전자기기의 수명과 안정성을 확보한다.

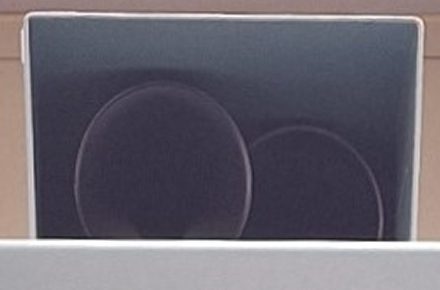

설정된 차압 이상 또는 이하가 될 때 전기적 신호를 출력.
최소 양압 설정: 5 mmH₂O(50 Pa)
최대 양압 설정: 60 mmH₂O(600 kPa)
| 항목 | 요구조건 | 설명 |
|---|---|---|
| 청정도(Cleanliness) | 고체 입자 무 함유 | 먼지, 입자, 파편 등 없어야 함 (필터링 필요) |
| 건조도(Dew Point) | −40℃ 이하 (Atmospheric Pressure 기준) | 수분이 응축되지 않아야 하며 기기 내부 부식 방지 |
| 오일 함량 (Oil-Free) | 0.01 mg/m³ 이하 (Class 1~2) | 윤활유 성분 완전 제거, 전자기기/센서 손상 방지 |
| 압력 (Pressure) | 0.4 ~ 0.6 MPa (보통 사용범위) | 제어 시스템 및 밸브 구동용에 적절 |
| 냄새/부식성 가스 무 함유 | H₂S(황화수소), SO₂(이산화황), NH₃(암모니아), Cl₂(염소) 등 없음 | 전자기기/센서 오염, 재질 부식 방지 |
| 온도 (Temperature) | 0~40°C 이내 | 장비 안전 사용범위 유지 |
| EPL 등급 | 설명 | 사용 가능 구역 | 주요특징 |
|---|---|---|---|
| Ex px | Pressurization Type px | Zone 1 Zone 21 |
가장 높은 보호수준 퍼지후 전원 공급 가능 양압유지 실패 시 자동 전원 OFF |
| Ex py | Pressurization Type py | Zone 1 Zone 21 |
비교적 낮은 보호 수준 제한적인 전원 공급 허용 가능 내부 기기 자체 방폭 요구될 수 있음 양압유지 실패 시 자동 전원 OFF |
| Ex pz | Pressurization Type pz | Zone 2 Zone 22 |
가장 낮은 수준의 압력 방폭 등급. 감시 완화 가능 양압유지 실패 시 알람 |
